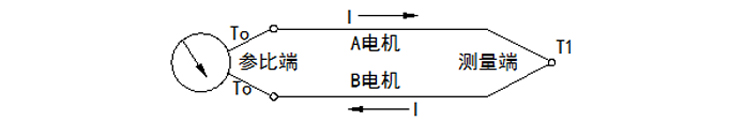

工作原理/working principle-----------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電勢的對應溫度值。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品特點/Product features-----------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

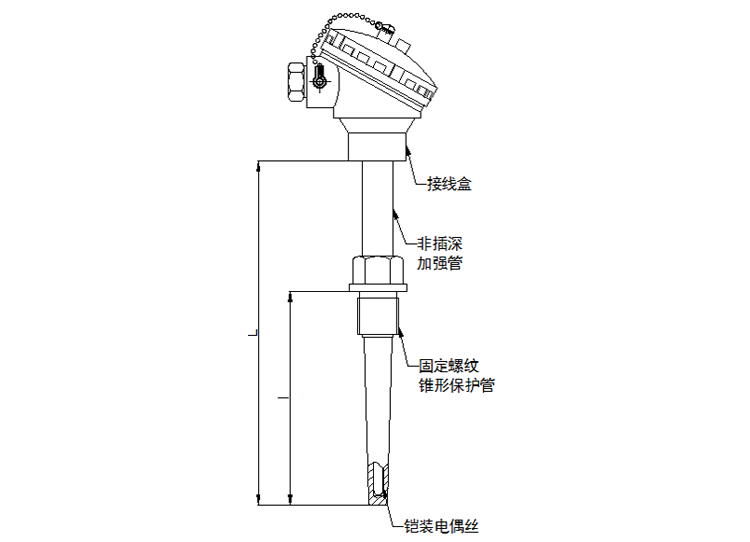

產品結構/Product structure----------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 從熱電偶的測溫原理可知，構成最基本的熱電偶除了兩根熱電極材料外，還必須在熱電極的兩端按照要求制作成測量端和參比端，俗稱“熱端”和 “冷端”，這就是所謂的“兩端”。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 根據熱電偶的不同用途，熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式，冷端有密封和非密封兩種形式。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熱電偶一般由五部分構成，兩根熱電極（或叫偶絲）是構成熱電偶的核心部分（******部分測溫元件）， 其它部分都是圍繞它展開；為了保證回路中熱電勢不損失以準確傳遞被測溫度信號，必須用絕緣材料使兩熱電極除兩端點之外的其余部分之間，及其與外界之間有可靠的絕緣（第二部分絕緣材料）；為了保護絕緣材料和偶絲，延長熱電偶的使用壽命，一般還設計有保護套管（第三部分保護管）；為了安裝接線使用方便，同時適應各種使用場合，一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 根據不同用途，能夠測溫的最基本的熱電偶（即熱電偶芯），沒有保護管和安裝固定裝置。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技術指標/Technical indicators--------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ★測溫范圍和允許誤差 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：“t”為感溫元件的實測溫度。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ★穩定性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 穩定性指熱電偶隨著使用時間的延長其熱電特性的變化程度，是反映熱電偶使用壽命的重要指標，是一項破壞性試驗要求，只在產品型式試驗時才做。具體規定為：在熱電偶的長期使用的上限溫度維持250小時后，熱電勢的變化量不超過測量精度全部偏差量的50%。如N型Ⅱ級精度的穩定性要求指標為：在1200℃維持250小時后，該熱電偶試驗前后熱電勢的變化量應小于9℃（1200×0.75%）。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ★熱響應時間 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的5%，所需要的時間稱為熱響應時間，用T0.5表示。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ★熱電偶公稱壓力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑、壁厚有關。還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ★熱電偶最小置入深度 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 應不小于其保護管外徑的8-10倍（特殊產品例外）。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ★熱電偶絕緣電阻（常溫） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15-35℃，響對濕度45%，大氣壓力86-106kPa。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b、對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100M Ω。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ★上限溫度絕緣電阻 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熱電偶的上限溫度絕緣電阻應不小于下表規定： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
測溫元件選型說明/Selection of temperature measuring element---------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品選型/product selection-----------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

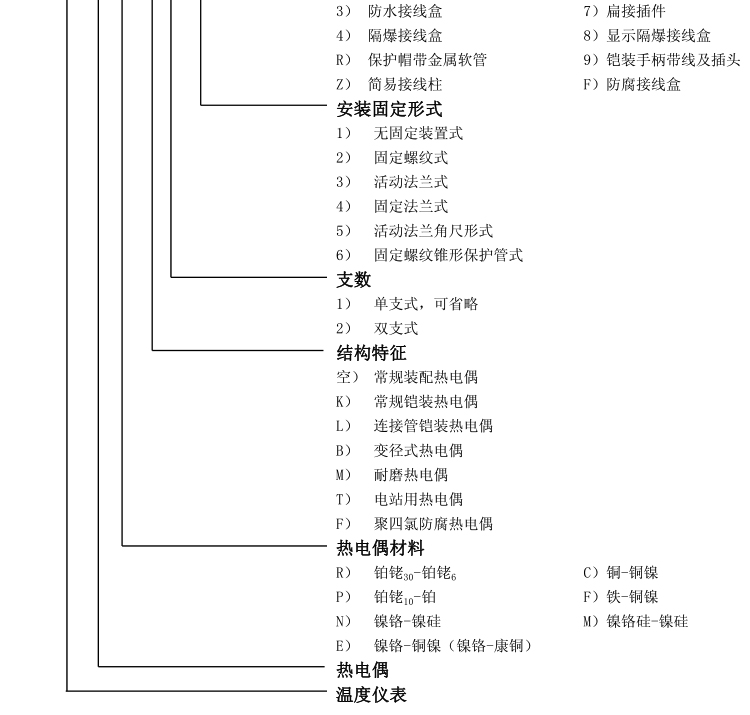

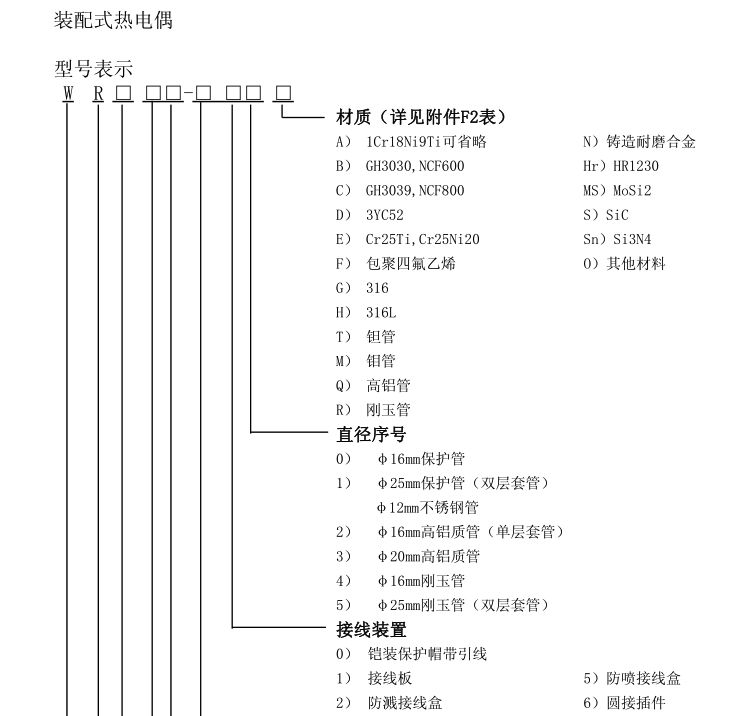

型號規格/type specification-----------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

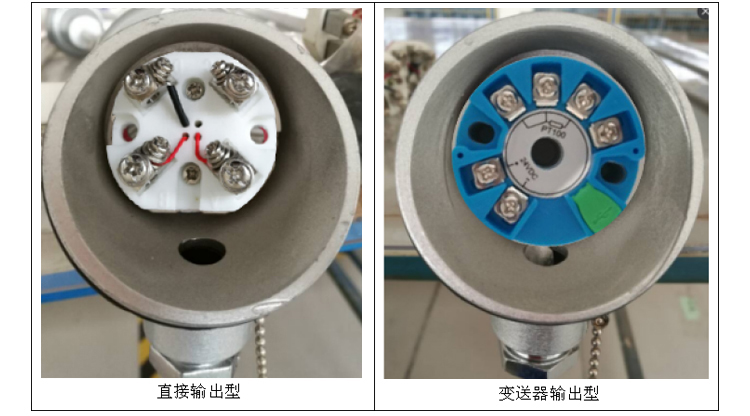

信號類型/Signal type------------------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 根據傳輸距離、二次儀表需求，可以確定產品的信號輸出類型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

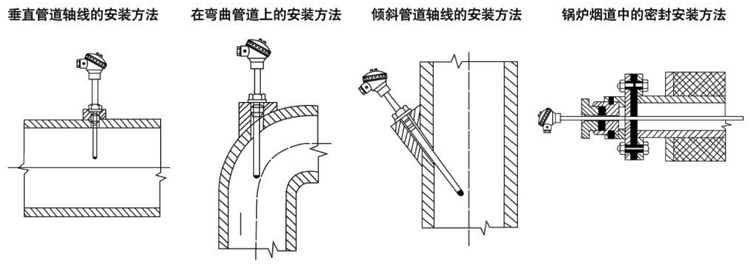

安裝方式/Installation requirements--------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
